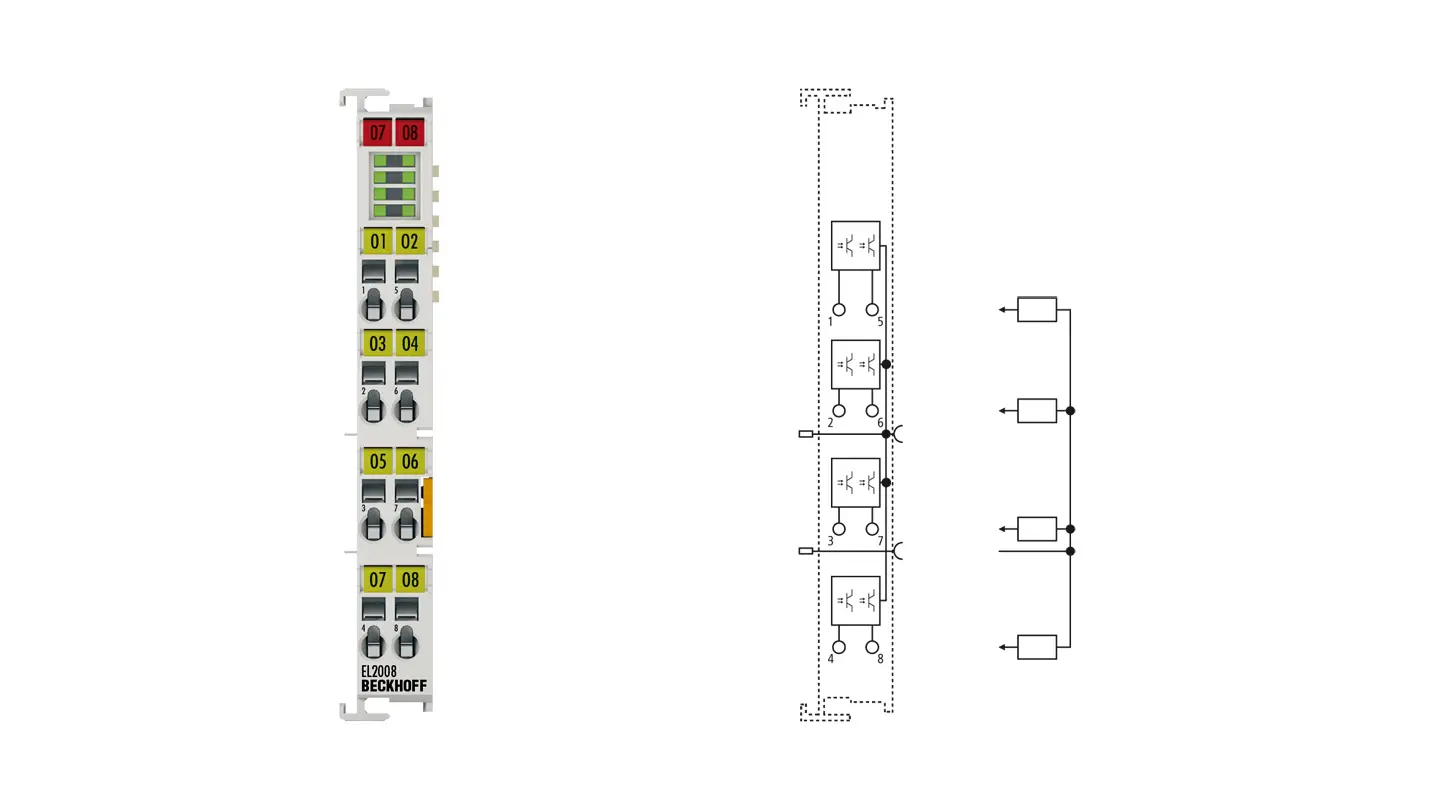

    BECKHOFF Terminal EtherCAT, sortie numérique 8 canaux, 24 V DC, 0,5 A EL2008

    BECKHOFF Terminal EtherCAT, sortie numérique 8 canaux, 24 V DC, 0,5 A EL2008

    د.ج 30.000,00

    Technical data EL2008
    Connection technology 1-wire
    Number of outputs 8
    Nominal voltage 24 V DC (-15%/+20%)
    Load type ohmic, inductive, lamp load
    Distributed clocks –
    Max. output current 0.5 A (short-circuit proof) per channel
    Short-circuit current typ. < 2 A
    Reverse voltage protection yes
    Breaking energy < 150 mJ/channel
    Switching times typ. TON: 60 µs, typ. TOFF: 300 µs
    Current consumption E-bus typ. 110 mA
    Electrical isolation 500 V (E-bus/field potential)
    Current consumption power contacts typ. 15 mA + load
    Bit width in the process image 8 outputs
    Configuration no address or configuration setting
    Weight approx. 55 g
    Operating/storage temperature -25…+60°C/-40…+85°C
    Relative humidity 95%, no condensation
    Vibration/shock resistance conforms to EN 60068-2-6/EN 60068-2-27
    EMC immunity/emission conforms to EN 61000-6-2/EN 61000-6-4
    Protect. rating/installation pos. IP20/see documentation
    Pluggable wiring for all ESxxxx terminals
    Approvals/markings CE, UL, ATEX, IECEx, DNV GL, cFMus
    Ex marking ATEX:
    II 3 G Ex ec IIC T4 Gc
    IECEx:
    Ex ec IIC T4 Gc
    cFMus:
    Class I, Division 2, Groups A, B, C, D
    Class I, Zone 2, AEx ec IIC T4 Gc



    Le terminal de sortie numérique EL2008 connecte les signaux de commande binaires 24 V DC de l’appareil d’automatisation aux actionneurs au niveau du processus, avec isolation électrique. Chaque terminal EtherCAT dispose de huit canaux qui indiquent leur état de signal à l’aide de diodes électroluminescentes (LED).

    Caractéristiques spéciales :

    • Connexion possible de différents types de charges (ohmique, inductive, charge de lampe)
    • Courant de sortie maximal de 0,5 A par canal
    • Sorties protégées contre les courts-circuits et avec protection contre l’inversion de polarité
